5V智能卷纸机控制器

本项目的目的是制作一款智能可视化卷纸机控制器。 采用USB 5V安全电压，制作简单，功能实用。

提示

控制器电路板正在出售，如有需要请到 闲鱼 上搜索用户：小鱼智能DIY

技术参数

  • 普通5V 2A USB电源，有的快充不支持；
  • 有刷5V减速电机。例如N30减速电机每分钟20转的，越慢越好。

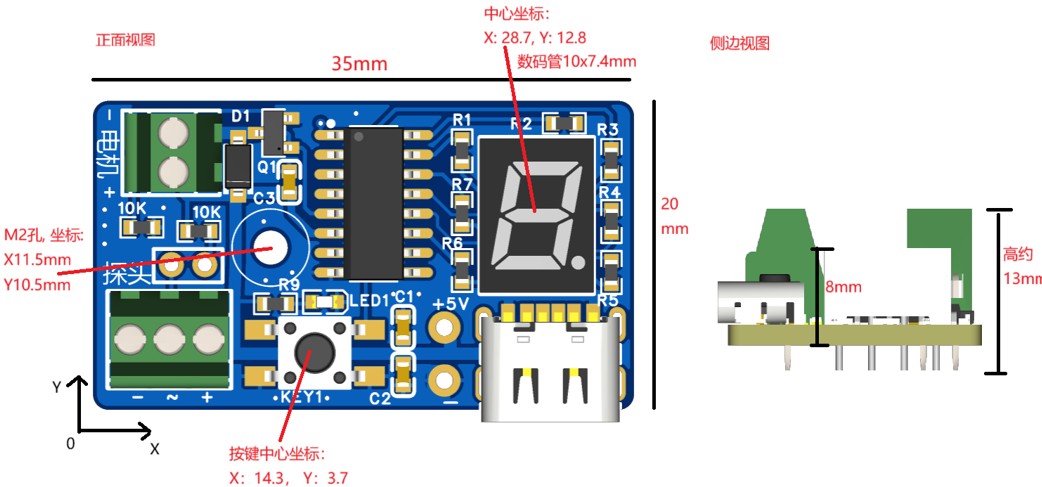

  • 电路板尺寸如下： 外观尺寸

接线说明

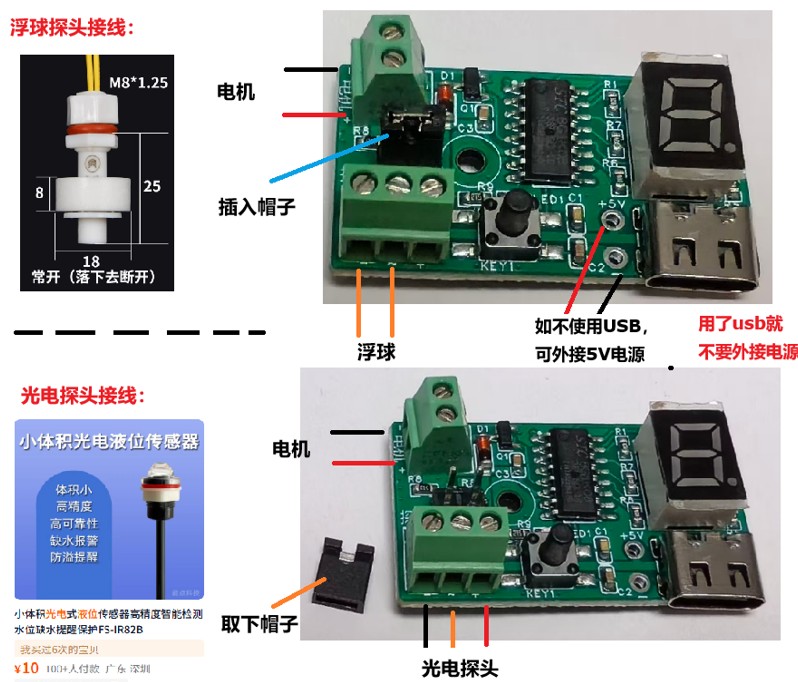

接线说明

  • 支持浮球和光电液位传感器。
  • 浮球需要使用上通的，务必插上电路板上的帽子。
  • 光电液位传感器需要使用有水输出低电平的，务必拔下电路板上的帽子。推荐淘宝店铺：能点科技 的传感器。

功能说明

  • 滤纸脏了会导致水位上升触发探头，启动卷纸（延时5秒启动电机，会显示计时）
  • 卷纸2秒暂停1秒，如水位未下降继续卷纸2秒暂停1秒，如此尝试3次。卷纸时显示倒计时，同时电机灯会亮。
  • 3次后如果水位还没有下降，则卷纸超时终止（原因：探头位置不合理或者卡纸无纸），闪烁显示字母E，请往上调整探头位置消除报警或者检查是否卡纸无纸
  • 防堵水控制(默认禁用)：从最后一次卷纸时间算起，如果超过8小时未卷纸，则自动卷纸2秒（一般是探头位置太高导致长时间不卷纸）

参数设置

  • 双击按钮进入暂停模式，显示P
  • 再长按按钮2秒松开(显示J)，进入单次卷纸机时间设置。
  • 然后单击按钮设置单次卷纸时间，每单击一次增加1秒，最多5秒。例如: 单击了按钮3次，则设置成单次卷纸3秒。就是说，自动卷纸时至少运行3秒。
  • 再次长按按钮2秒松开(显示H,此步骤可选)，然后单击按钮设置防堵水时间间隔，每单击一次增加1小时,最多9。例如: 单击了按钮2次，则设置2小时自动卷纸。从最后一次卷纸时间算起，如果超过2小时未卷纸，则自动卷纸3秒（此3秒就是上一步骤设置的）。
  • 如在显示H后不单击按钮，则禁用防堵水功能。
  • 设置后，5秒不操作按钮，自动保存并退出设置。

常见问题

  1. 通电后无电源灯不亮，数码管显示器不亮。 确认5V电源是否正常。此模块不支持一些快充的手机充电器，请更换普通的5V 2A电源。
  2. 不卷纸 检查探头位置，是否正确。当探头触发后，计时5秒后才卷纸。如果电机灯亮起，电机不转动说明电机坏了。
  3. 闪烁显示E 探头位置不合理或者卡纸无纸，闪烁显示字母E，请往上调整探头位置、降低水量除报警或者检查是否卡纸无纸。

免费模型

提供了两种免费模型，可以下载3D打印。
